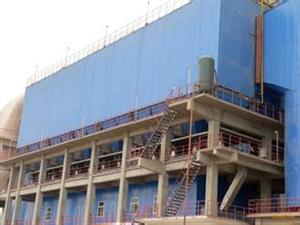

FMQD（PPC）型氣箱式脈沖袋收塵器技術說明
一、 概述
PPC型脈沖袋收塵器是一種新型氣箱脈沖高效袋收塵器。它綜合分室反吹脈沖噴吹清灰各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需和過濾同時進行的缺點，擴大了應用范圍。“該產品具有分室整體清灰特點，采用大規模沖閥清灰型式，具有清灰能力強、效果好、使用壽命長。該產品適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資。產品結構緊湊，占地面積少，可降低建設投資。
PPC型收塵器具有四個系列33種規格。廣泛適用于建材水泥、冶金、機械、化工和耐火材料行業；特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統）；也可適用于烘干、立窯和煤磨收塵，但要增設防然防爆措施，收塵器結構也要相應改變。還可以適用于含塵濃度特高氣體的收塵，如帶O-sepa選粉機的粉磨系統，其氣體含塵濃度高達1000g/m3（標）以上，可不作設置預收塵用的旋風收塵器。對于我國北方平寒地區，本收塵器在增加加熱保溫裝置后也能適用。
二、結構和工作原理
1、 結構
這是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰（即所謂離線清灰）的袋式收塵器。它與一般噴吹式脈沖袋式收塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰（即所謂在線清灰），而其它排濾袋仍進行過濾，即清灰與過濾同時在一室中混合進行，清下的粉塵二次氣揚，極利于過濾粉塵濃度大的氣體，而且可不停機更換一個室的濾袋。
其結構詳見后附選用圖，由以下各個部分所組成。
1）殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室。分室隔板檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管；過濾室內設有濾袋及其骨架。
2）灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置的螺旋輸送機，空氣輸斜槽和剛性葉輪給料機（即卸灰閥）。
3）進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，進出風管路分別接于灰斗清潔室上。
4）脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
5）支柱及立柱籠梯、欄桿。
2、 工作原理
含塵氣體從收塵器進出風箱體中的進風口進入經入經斜隔板轉向至灰斗，同時氣流速度慢，由于慣性作用，氣體中粗顆粒塵落入灰斗，細小塵粒隨氣流折而向上進入過濾室，粉塵附著于濾袋的外表，凈化后的氣體透過濾袋進入上部清結室，由名分室清潔室匯集經出風口，由收塵系統的主風機吸出而排入大氣。
隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時（例如177Opa），根椐需要可以手動，也可以經過定壓或定時清灰程序電控儀，自動控制啟動收塵器第一個分室氣箱內所有濾袋進行脈沖噴吹清灰（停風清灰），使每一個濾袋突然膨脹，從而振落袋表積附的粉塵，使袋內外壓差恢復到開始使用狀態，粉塵沉落灰斗。隨后程控儀按規定間隔時間打開提升閥，恢復第一室的過濾，再啟動第二室的提升閥，關閉切斷第二室的過濾氣流，開啟第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱內所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之后程控儀打開第二分室提升閥，恢復第二分室的過濾。此后按預先規定的電控程序?qū)Φ谌质摇⒌谒姆质?#8230;…的濾袋進行停風噴吹清灰，直至最后一個分室清灰完畢，關閉電控儀，收塵器全部恢復正式過濾收塵。
對濾袋停風及噴吹的時間，分室之間的間隔時間，清灰周期由程控儀進行控制，各時間均為可調，參見電控說明書。
本收塵器一般是在負壓下進行工作，但也可在正壓下工作，結構無須改變。

三、 安裝要求
1、為便于運輸，設備解體發運交貨，收到設備后，先按設備清單，檢查是否缺件，然后檢查在運輸過程中是否損壞，對運輸過程造成的損壞應及時修復，同時對到貨設備做好防損、防竊等保管工作。
2、對排灰裝置進行專門檢查，轉動或滑動部分要涂潤滑脂，減速機箱內要注入潤滑油，使機件正常工作。
3、安裝時要按除塵器設備圖紙和國家、行業有關安裝的規范要求執行。
4、安裝設備有下而上，設備基礎必須與設計圖紙一致，安裝前檢查進行修整，而后吊裝支柱，調整水平垂直度后安裝支腿及灰斗，灰斗固定后，檢查相關尺寸，修正誤差后，吊裝下、中箱體、上箱體風道、再安裝氣包、脈沖閥、電氣系統及壓縮空氣管路系統，保持密封。
5、各檢查門和連接法蘭處均應有密封墊。檢查門密封墊應用膠粘結，密封墊搭接處斜接或疊接，不允許有縫隙或脫落，以防漏風。
6、安裝壓縮空氣管路時，管道內要吹掃，除去污物防止堵塞，連接處要保持密封。安裝后試壓，試壓壓力為工作壓力的1.15倍，試壓時關閉安全閥，試壓后，將減壓閥調至規定壓力。
7、除塵器內部及各法蘭連接件各處應清掃干凈，仔細觀察除塵器內部，螺旋輸送機有沒有被異物卡住，把對除塵器不起任何作用的異物清理掉，保證除塵器正常運行，在螺孔處加入密封墊，再上螺栓擰緊，以防漏風。
8、按電氣控制柜安裝圖和說明，安裝電源及控制線路。
9、除塵器整機安裝完畢，應按圖紙?jiān)僮鳈z查修整。對箱體、風道、灰斗內外的焊縫作詳細檢查，對氣密性焊縫特別重點檢查，發現有漏焊、氣孔、咬口等缺陷應進行補焊，以保證其強度及密封性，必要時，進行煤油檢漏及對除塵器整體壓縮空氣進行打壓檢漏。
10、在有打壓要求時，按要求對除塵器整體進行打壓檢驗。試驗壓力按要求，一般為凈氣室所受負壓乘以 1 .15系數，最小壓力采用除塵器后系統風機的風壓值。保壓一小時，泄漏率＜2%。
11、最后安裝濾袋。濾袋的搬運和停放，要注意防止袋與周圍的硬物、尖角物件接觸、碰撞。禁止腳踩、重壓，以防破損。濾袋的袋口與花板孔口嵌緊，不得歪斜，不留縫隙?？蚣軕?yīng)從袋口垂直往下安裝。
12、除塵器系統安裝完畢。
四、調試
1、在除塵器安裝（試壓）全部結束后進行，對卸灰閥、螺旋輸送機等進行調試，先手動、后自動，各機械部件應無松動、卡死現象，輕松靈活，密封性好。再進行8個小時空載試運轉。
2、對PLC程序控制柜進行模擬空載試驗，先逐個檢查脈沖閥，排氣閥、卸灰閥、螺旋輸送機線路的通暢與閥的開啟、關閉是否正常，再按定時控制時間，按電控程序進行各室全過程的清灰，應定時準確，各元件動作無誤，被控閥按要求啟閉。
3、聯動調試：在風機啟動前，先將各室氣缸打開，然后系統風機在運行條件下進行負載聯動，重復第2條進行運行。
4、實載運行：工藝設備正式運行，除塵器正式進行過濾除塵，PLC程序控制柜正式投入運行（一般提前5-10分鐘運行），隨時對各運動部件、閥進行檢查，記錄運行參數。如按定時控制，應在除塵器阻力達到規定的阻力值（如1470-1770Pa）時，手動開啟PLC程序控制柜對濾袋進行清灰，各室清灰完后即停，而后統計阻力再達到規定值的時間，再手動開啟PLC程序控制柜對濾袋進行清灰，如此循環多次。在取得對二次清灰周期間的平穩間隔時間后，即可以按此時間數據作為PLC程序控制柜“定時”控制的基數，輸入控制柜，而后，PLC程序控制柜即可自動“定進控制”正式投入運行。
5、除塵器調試工作完畢。
五、除塵器使用步驟
開機
從主風機管道至吸塵點之間確保沒有關閉的各種組件（如：氣缸提升閥、調風閥等防止除塵器壓力過大而損壞）：第一步打開主風機3-5分鐘，第二步打開清灰系統，第三步打開螺旋輸送機或卸灰閥，除塵器按控制儀設置的程序正常運行。
關機
在吸塵點停止工作后3-5分鐘時:第一步關閉主風機，第二部清灰系統運行10分鐘左右關閉，第三步清灰系統關閉后排灰裝置在運行5分鐘左右把所有積灰清理干凈后關閉排灰裝置。
六、維護和檢修
1、除塵器要設專人操作和檢修。全面掌握除塵器的性能和構造，發現問題及時處理，確保除塵系統正常運轉。值班人員要記錄當班運行情況及有關數據。
2、轉動部位定期注油。
3、發現排氣口冒煙，冒灰，表明已有濾袋破漏或脫落，急時檢修。檢修時，逐室停風打開上蓋，如發現袋口處有積灰，則說明該濾袋已破損，須更換或修補。
4、除塵器阻力一般在1470-1770Pa，清灰周期根據阻力情況用控制柜內的設定開關進行調整。
5、壓縮空氣系統的空氣過濾器要定時排污，氣包的最低點排水閥要定期排水。有貯氣罐的也要定期排水。
6、控制閥要由專業人員檢修，定期對電磁閥和脈沖閥進行檢查。
7、排氣閥用的氣缸每半年需要更換一次液壓油，油必須過濾，油中應無水，加油口必須密封，冬季采用8#機械油，夏季采用10#機械油。每半年需對電液推桿進行維護、保養一次，用煤油沖洗管道、油路集成塊、濾清器等。
七、箱式脈沖和噴吹脈沖袋收塵器的區別
噴吹脈沖袋收塵器的特點是在同一收塵室，各排濾袋輪流噴吹清灰，而且清灰時收塵過濾照樣進行，即所謂在線清灰。這種清灰方式吹下的粉塵有部分會被鄰近的濾袋再次捕集。如果用于捕集含塵濃度較大的氣體，這種現象更為嚴重，所以噴吹脈沖清灰袋收塵器的應用受到一定限制。
氣箱脈沖清灰袋收塵器的特點是采用分室輪流進行清灰，即所謂離線清灰。當某一室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰產生粉塵二次飛揚。所以氣箱式脈沖袋收塵器能捕集含塵濃度高達1000g/m3(標)的氣體。
PPC-32系列性能表：
PPC32-3型氣箱式脈沖袋式除塵器：：
處理風量：6900m3/h 過濾面積：93m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC32-4型氣箱式脈沖袋式除塵器：：
處理風量：8930m3/h 過濾面積：124m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC32-5型氣箱式脈沖袋式除塵器：：
處理風量：11160m3/h 過濾面積：155m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC32-6型氣箱式脈沖袋式除塵器：：
處理風量：13390m3/h 過濾面積：186m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC-64系列性能表：
PPC64-4型氣箱式脈沖袋式除塵器：：
處理風量：17800m3/h 過濾面積：248m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC64-5型氣箱式脈沖袋式除塵器：：
處理風量：22300m3/h 過濾面積：310m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC64-6型氣箱式脈沖袋式除塵器：：
處理風量：26700m3/h 過濾面積：372m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC64-7型氣箱式脈沖袋式除塵器：：
處理風量：31200m3/h 過濾面積：434m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC64-8型氣箱式脈沖袋式除塵器：：
處理風量：35700m3/h 過濾面積：496m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC-96系列性能表：
PPC96-4型氣箱式脈沖袋式除塵器：：
處理風量：26800m3/h 過濾面積：372m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC96-5型氣箱式脈沖袋式除塵器：：
處理風量：33400m3/h 過濾面積：465m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC96-6型氣箱式脈沖袋式除塵器：：
處理風量：40100m3/h 過濾面積：557m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC96-7型氣箱式脈沖袋式除塵器：：
處理風量：46800m3/h 過濾面積：650m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC96-8型氣箱式脈沖袋式除塵器：：
處理風量：53510m3/h 過濾面積：744m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
