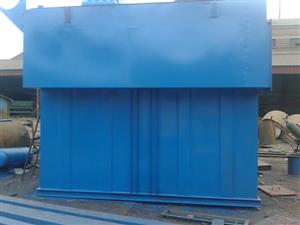

華宇氣箱式脈沖袋式除塵器,脈沖袋式除塵器,脈沖除塵器-PPC-32系列氣箱式脈沖袋式除塵器 用品質說話！

PPC型收塵器具有四個系列33種規格。廣泛適用于建材水泥、冶金、機械、化工和耐火材料行業；特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統）；也可適用于烘干、立窯和煤磨收塵，但要增設防然防爆措施，收塵器結構也要相應改變。還可以適用于含塵濃度特高氣體的收塵，如帶O-sepa選粉機的粉磨系統，其氣體含塵濃度高達1000g/m3（標）以上，可不作設置預收塵用的旋風收塵器。對于我國北方平寒地區，本收塵器在增加加熱保溫裝置后也能適用。
二、結構和工作原理
1、 結構
   這是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰（即所謂離線清灰）的袋式收塵器。它與一般噴吹式脈沖袋式收塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰（即所謂在線清灰），而其它排濾袋仍進行過濾，即清灰與過濾同時在一室中混合進行，清下的粉塵二次氣揚，極利于過濾粉塵濃度大的氣體，而且可不停機更換一個室的濾袋。
其結構詳見后附選用圖，由以下各個部分所組成。
1）殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室。分室隔板檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管；過濾室內設有濾袋及其骨架。
2）灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置的螺旋輸送機，空氣輸斜槽和剛性葉輪給料機（即卸灰閥）。
3）進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，進出風管路分別接于灰斗清潔室上。
4）脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
5）支柱及立柱籠梯、欄桿。
2、 工作原理
含塵氣體從收塵器進出風箱體中的進風口進入經入經斜隔板轉向至灰斗，同時氣流速度慢，由于慣性作用，氣體中粗顆粒塵落入灰斗，細小塵粒隨氣流折而向上進入過濾室，粉塵附著于濾袋的外表，凈化后的氣體透過濾袋進入上部清結室，由名分室清潔室匯集經出風口，由收塵系統的主風機吸出而排入大氣。
隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時（例如177Opa），根椐需要可以手動，也可以經過定壓或定時清灰程序電控儀，自動控制啟動收塵器第一個分室氣箱內所有濾袋進行脈沖噴吹清灰（停風清灰），使每一個濾袋突然膨脹，從而振落袋表積附的粉塵，使袋內外壓差恢復到開始使用狀態，粉塵沉落灰斗。隨后程控儀按規定間隔時間打開提升閥，恢復第一室的過濾，再啟動第二室的提升閥，關閉切斷第二室的過濾氣流，開啟第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱內所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之后程控儀打開第二分室提升閥，恢復第二分室的過濾。此后按預先規定的電控程序?qū)Φ谌质?、第四分?#8230;…的濾袋進行停風噴吹清灰，直至最后一個分室清灰完畢，關閉電控儀，收塵器全部恢復正式過濾收塵。
對濾袋停風及噴吹的時間，分室之間的間隔時間，清灰周期由程控儀進行控制，各時間均為可調，參見電控說明書。
本收塵器一般是在負壓下進行工作，PPC-32系列性能表：
PPC32-3型氣箱式脈沖袋式除塵器：：
處理風量：6900m3/h    過濾面積：93m2    設備阻力：1470-1770Pa   承受負壓：5000Pa
PPC32-4型氣箱式脈沖袋式除塵器：：
處理風量：8930m3/h 過濾面積：124m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC32-5型氣箱式脈沖袋式除塵器：：
處理風量：11160m3/h 過濾面積：155m2 設備阻力：1470-1770Pa 承受負壓：5000Pa
PPC32-6型氣箱式脈沖袋式除塵器：：
處理風量：13390m3/h    過濾面積：186m2    設備阻力：1470-1770Pa   承受負壓：5000Pa但也可在正壓下工作，結構無須改變。
