華宇脈噴試收塵器,脈沖袋式除塵器,除塵器整機-脈噴式（XMC系列）收塵器

脈噴式收塵器構造及工作原理
XMC型脈噴式收塵器是一種新型收塵器。該收塵器是采用高壓（0.5~0.7MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術。能夠從含有大量超細微粉（顆粒≤5μm，含量≥70%以上），高濃度（1300g/m3n）的氣體中，把99.99%的粉塵收集下來。1997年底通過省級鑒定，該收塵器具有國內領先水平，其主要技術屬于國內首創。目前在國家新的環保標準條件下，不僅廣泛用于水泥廠的粉塵治理，而且廣泛用于非金屬礦微細粉深加工領域，在電力、化工、冶金、鋼鐵等行業也有較好的應用前景。
脈噴袋收塵器結構
該設備主要有以下部分組成：
1、箱體：包括袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架。箱體設計耐壓9000Pa。
2、噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
3、灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備與卸灰連接。
工作原理
含塵氣體進入收塵器已擴大的灰斗進行預收塵，通過導流板均布于各條濾袋之間，粉塵阻留于濾袋表面，為使設備阻力不超過1200Pa，高壓氣體經電磁脈沖閥產生脈噴，使氣包內壓縮空氣（0.5~0.7MPa）由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周?chē)諝猓ǚQ(chēng)二次風）進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。使用微機自動控制裝置，根據粉塵濃度隨意調整清灰周期和脈噴時間，使收塵器在一定的阻力范圍內運行。
XMC脈噴式收塵器技術性能表：
XMC60-2脈沖收塵器：
    處理風量：6000-9500m3/h   過濾面積：120m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：120
XMC60-2脈沖收塵器：
    處理風量：6000-9500m3/h   過濾面積：120m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：120
XMC60-3脈沖收塵器：
    處理風量：9500-13000m3/h   過濾面積：180m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa       承受負壓：9000Pa    濾袋數量：180
XMC60-4脈沖收塵器：
    處理風量：13000-17000m3/h   過濾面積：240m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：240
XMC60-5脈沖收塵器：
    處理風量：17000-20000m3/h   過濾面積：300m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：300
XMC60-6脈沖收塵器：
    處理風量：20000-24000m3/h   過濾面積：360m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：360
XMC70-5脈沖收塵器：
    處理風量：20000-24000m3/h   過濾面積：350m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：350
XMC70-6脈沖收塵器：
    處理風量：24000-29000m3/h   過濾面積：420m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：420
XMC70-7脈沖收塵器：
    處理風量：29000-36000m3/h   過濾面積：490m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：490
XMC70-8脈沖收塵器：
    處理風量：36000-40000m3/h   過濾面積：560m2      設備阻力：≤1200Pa
    噴吹壓力：0.5-0.7MPa      承受負壓：9000Pa    濾袋數量：560

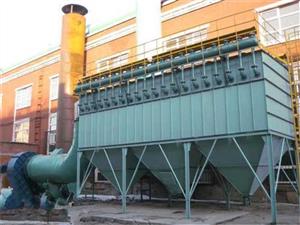

示意圖
